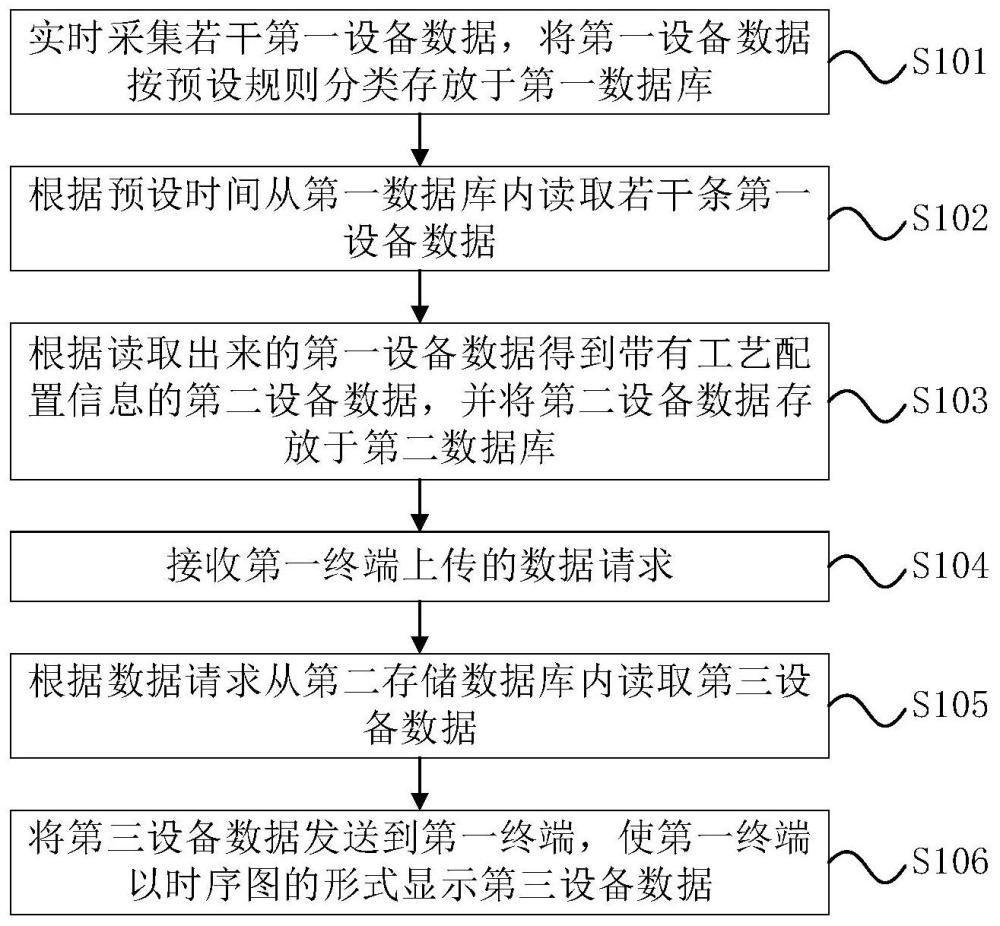

技术领域 本发明涉及大数据处理技术领域，尤其是基于大数据显示工艺时序图的处理方法、系统及存储介质。 背景技术 我国制造业对生产线及生产设备运行数据的运用，大都停留在单机式控制整个生产线的小作坊模式和信息孤岛模式，这两种方式在面对生产车间、制造工厂冗杂的设备运行数据时，由于缺乏系统、及时的技术分析和处理，因而不能对生产线或工厂的运行状况、工艺优化空间、运行故障和风险，以及隐藏的产能做预警的量化分析，使得我国制造业在转型升级的发展战略下很难从自动化工厂向智能化工厂进一步升级。 目前，在工业自动化生产现场已经具有各种监控管理系统和软件，但是这些系统和软件都是只能从某一个方面或多个方面静态体现生产现状，对于设备生产过程中的每个设备的每个动作的动态过程，不能直观呈现，导致管理人员不能及时掌握设备的运行状况。 发明内容 为解决上述技术问题，本发明的目的在于：提供一种能直观呈现设备生产过程中的每个设备的每个动作的实时情况，以便管理人员能及时掌握设备的最运行状况的基于大数据显示工艺时序图的处理方法、系统及存储介质。 本发明所采用的第一种技术方案是： 一种基于大数据显示工艺时序图的处理方法，包括以下步骤： 实时采集若干第一设备数据，将第一设备数据按预设规则分类存放于第一数据库； 根据预设时间从第一数据库内读取若干条第一设备数据； 根据读取出来的第一设备数据得到带有工艺配置信息的第二设备数据，并将第二设备数据存放于第二数据库； 接收第一终端上传的数据请求； 根据数据请求从第二数据库内读取第三设备数据； 将第三设备数据发送到第一终端，使第一终端以时序图的形式显示第三设备数据。 进一步地，所述将第一设备数据按预设规则分类存放于第一数据库，其具体为： 将第一设备数据按预设规则分类存放于第一数据库的三个类别表内，所述三个类别表分别为动作、状态和参数。 进一步地，所述根据预设时间从第一数据库内读取若干条第一设备数据，其具体为： 根据预设时间从第一数据库内读取至少一千条第一设备数据，所述第一设备数据是在同一进程内读取来自三个类别表内的设备数据。 进一步地，所述根据读取出来的第一设备数据得到带有工艺配置信息的第二设备数据，其包括以下步骤： 获取工艺配置信息和工艺层级信息； 将读取出来的第一设备数据与工艺配置信息和工艺层级信息进行匹配，得到带有工艺匹配信息的第二设备数据。 进一步地，在将第二设备数据存放于第二数据库时，还包括以下步骤： 将第二设备数据分别存放于第三存储数据库和第四存储数据库。 进一步地，还包括以下步骤： 当接收第一终端上传的数据请求为历史数据请求时，则根据数据请求从第三存储数据库内读取第四设备数据。 进一步地，还包括以下步骤： 当接收第一终端上传的数据请求为数据对比请求时，获取数据请求中的至少两个不同的工位信息，根据工位信息分别从第四存储数据库内读取第五设备数据。 本发明所采用的第二种技术方案是： 一种基于大数据显示工艺时序图的处理系统，包括： 采集模块，用于实时采集若干第一设备数据，将第一设备数据按预设规则分类存放于第一数据库； 第一读取模块，用于根据预设时间从第一数据库内读取若干条第一设备数据； 存储模块，用于根据读取出来的第一设备数据得到带有工艺配置信息的第二设备数据，并将第二设备数据存放于第二数据库； 接收模块，用于接收第一终端上传的数据请求； 第二读取模块，用于根据数据请求从第二数据库内读取第三设备数据； 发送模块，用于将第三设备数据发送到第一终端，使第一终端以时序图的形式显示第三设备数据。 本发明所采用的第三种技术方案是： 一种基于大数据显示工艺时序图的处理系统，包括： 至少一个存储器，用于存储程序； 至少一个处理器，用于加载所述程序以实现所述的一种基于大数据显示工艺时序图的处理方法。 本发明所采用的第四种技术方案是 一种存储介质，其中存储有处理器可执行的指令，所述处理器可执行的指令在由处理器执行时用于实现所述的一种基于大数据显示工艺时序图的处理方法。 本发明的有益效果是：本发明通过第一终端上传的数据请求从数据库内读取实时采集的第一设备数据，并将第一设备数据发送到第一终端，使第一终端以时序图的形式直观呈现实时设备数据，从而管理人员能够根据显示的时序图及时掌握设备的运行状况。 附图说明 图1为本发明一种基于大数据显示工艺时序图的处理方法的流程图； 图2为本发明一种基于大数据显示工艺时序图的处理系统的模块框图。 具体实施方式 下面结合附图和具体实施例对本发明做进一步的详细说明。对于以下实施例中的步骤编号，其仅为了便于阐述说明而设置，对步骤之间的顺序不做任何限定，实施例中的各步骤的执行顺序均可根据本领域技术人员的理解来进行适应性调整。 参照图1，一种基于大数据显示工艺时序图的处理方法，其包括以下步骤： S101、实时采集若干第一设备数据，将第一设备数据按预设规则分类存放于第一数据库；所述第一设备数据是通过数据采集器从生产现场的可编程逻辑器件中获取的设备数据，其中，数据采集器为爱普数据采集器。所述预设规则是设计人员在第一数据库内预先编辑好的分类存储方式，例如，按动作、状态和参数对设备数据进行分类。所述第一数据库可以是MySQL，MySQL为关系型数据库管理系统。 S102、根据预设时间从第一数据库内读取若干条第一设备数据；所述预设时间为读取第一设备数据的间隔时间。所述若干条可以是一条、也可以是一百条。读取完当前所需设备数据后，会删除所需设备数据的数据码头的原始数据，避免数据码头的原始数据堆积。 S103、根据读取出来的第一设备数据得到带有工艺配置信息的第二设备数据，并将第二设备数据存放于第二数据库；所述读取出来的第一设备数据会被打包成发布订阅消息系统的数据格式，通过数据同步服务GatewayTiner将打包好的第一设备数据发送到发布订阅消息系统。其中，当发布消息订阅系统为Kafka，Kafka为高吞吐量的分布式发布订阅消息系统，则第一设备数据会被打包成Protobufde格式，第一设备数据打包完成之后，会被写进Kafka里面，并被发往多个topic中，然后在多个进程中将第一设备数据加工成带有工艺配置信息的第二设备数据。所述第二数据库为Redis，Redis为key-value存储系统，其每秒读写性能极高，能满足用户实时反复查询工位参数图、工位甘特图的需求。 S104、接收第一终端上传的数据请求；所述第一终端为浏览器客户端，其与服务端的通信方式是采用Websocket全双工通信协议。 S105、根据数据请求从第二数据库内读取第三设备数据；具体地，所述数据请求是发送到服务端后，服务端从第二数据库内读取第三设备数据。所述第三设备数据是第二设备数据中，符合数据请求的设备数据。 S106、将第三设备数据发送到第一终端，使第一终端以时序图的形式显示第三设备数据。具体是将第三设备数据发送到第一终端后，第一终端的页面程序会对第三设备数据进行渲染，然后在以图形化的形式显示出来。 本发明通过第一终端上传的数据请求从数据库内读取实时采集的第一设备数据，并将第一设备数据发送到第一终端，使第一终端以时序图的形式直观呈现实时设备数据，从而管理人员能够根据显示的时序图及时掌握设备的运行状况。 进一步作为优选的实施方式，所述将第一设备数据按预设规则分类存放于第一数据库，其具体为： 将第一设备数据按预设规则分类存放于第一数据库的三个类别表内，所述三个类别表分别为动作、状态和参数。所述三个类别表内所包含的设备数据分别为动作数据、状态数据和参数，将第一设备数据进行分类存放，便于后面数据的读取。 进一步作为优选的实施方式，所述根据预设时间从第一数据库内读取若干条第一设备数据，其具体为： 根据预设时间从第一数据库内读取至少一千条第一设备数据，所述第一设备数据是在同一进程内读取来自三个类别表内的设备数据。每次读取的第一设备数据的条数可以是1条，也可以是多条。其中，通过每次读取至少一千条第一设备数据，能够减少数据库的I/O操作。所述第一设备数据是从三个类别表内读取的，其读取过程是在同一个进程内完成的。 进一步作为优选的实施方式，所述根据读取出来的第一设备数据得到带有工艺配置信息的第二设备数据，其包括以下步骤： 获取工艺配置信息和工艺层级信息；所述工艺配置信息包括Collector_ID、PLC_ID和EVENT_ID。 将读取出来的第一设备数据与工艺配置信息和工艺层级信息进行匹配，得到带有工艺匹配信息的第二设备数据。根据工艺配置信息和工艺层级信息对第一设备数据进行加工处理，使其携带工艺配置信息，作为数据查询的唯一标识。 进一步作为优选的实施方式，在将第二设备数据存放于第二数据库时，还包括以下步骤： 将第二设备数据分别存放于第三存储数据库和第四存储数据库。 具体地，所述第三存储数据库为InfluxDB，InfluxDB为时间序列数据库，所述第三存储数据库，用于存储一个月内的设备数据。所述第四存储数据库为MySQL，其作用是用于存放对时效性不强的设备数据。将第二设备数据存放到不同的数据库内，用于满足不同的业务需求。 进一步作为优选的实施方式，还包括以下步骤： 当接收第一终端上传的数据请求为历史数据请求时，则根据数据请求从第三存储数据库内读取第四设备数据。所述历史数据请求是用于查询一个月内的设备数据和设备数据报表。所述第三存储数据库是用于存放一个月内的设备数据，以及根据设备数据生成数据报表。 进一步作为优选的实施方式，还包括以下步骤： 当接收第一终端上传的数据请求为数据对比请求时，获取数据请求中的至少两个不同的工位信息，根据工位信息分别从第四存储数据库内读取第五设备数据。所述不同工位具有不同的设备数据。所述第四存储数据库是用于存放实时性不强的设备数据，以及用于提供离线的报表查询内容。第四存储数据库存放的设备数据，包含现有设备数据，也包含一个月内，乃至几年内的设备数据。第四存储数据库可以提供不同工位、不同时间的设备数据的查询内容，通过获取两个不同工位的设备数据，可以在第一终端以图形的形式，显示两个设备数据的对比甘特图。 参照图2，本发明实施例还提供了一种与图1方法相对应的基于大数据显示工艺时序图的处理系统，包括： 采集模块，用于实时采集若干第一设备数据，将第一设备数据按预设规则分类存放于第一数据库； 第一读取模块，用于根据预设时间从第一数据库内读取若干条第一设备数据； 存储模块，用于根据读取出来的第一设备数据得到带有工艺配置信息的第二设备数据，并将第二设备数据存放于第二数据库； 接收模块，用于接收第一终端上传的数据请求； 第二读取模块，用于根据数据请求从第二数据库内读取第三设备数据； 发送模块，用于将第三设备数据发送到第一终端，使第一终端以时序图的形式显示第三设备数据。 上述方法实施例中的内容均适用于本系统实施例，本系统实施例所具体实现的功能与上述方法实施例相同，并且达到的有益效果与上述方法所达到的有益效果也相同。 本发明实施例还提供了一种与图1方法相对应的基于大数据显示工艺时序图的处理系统，包括： 至少一个存储器，用于存储程序； 至少一个处理器，用于加载所述程序以实现所述的一种基于大数据显示工艺时序图的处理方法。 上述方法实施例中的内容均适用于本系统实施例，本系统实施例所具体实现的功能与上述方法实施例相同，并且达到的有益效果与上述方法所达到的有益效果也相同。 此外，本发明实施例还提供了一种存储介质，其中存储有处理器可执行的指令，所述处理器可执行的指令在由处理器执行时用于实现所述的一种基于大数据显示工艺时序图的处理方法。 综上所述，本发明通过第一终端上传的数据请求从数据库内读取实时采集的第一设备数据，并将第一设备数据发送到第一终端，使第一终端以时序图的形式直观呈现实时设备数据，从而管理人员能够根据显示的时序图及时掌握设备的运行状况；进一步地，通过将第二设备数据存放在三个不同的数据库内，用于满足不同用户的业务需求。 以上是对本发明的较佳实施进行了具体说明，但本发明并不限于所述实施例，熟悉本领域的技术人员在不违背本发明精神的前提下还可做作出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。 基于大数据显示工艺时序图的处理方法、系统及存储介质
