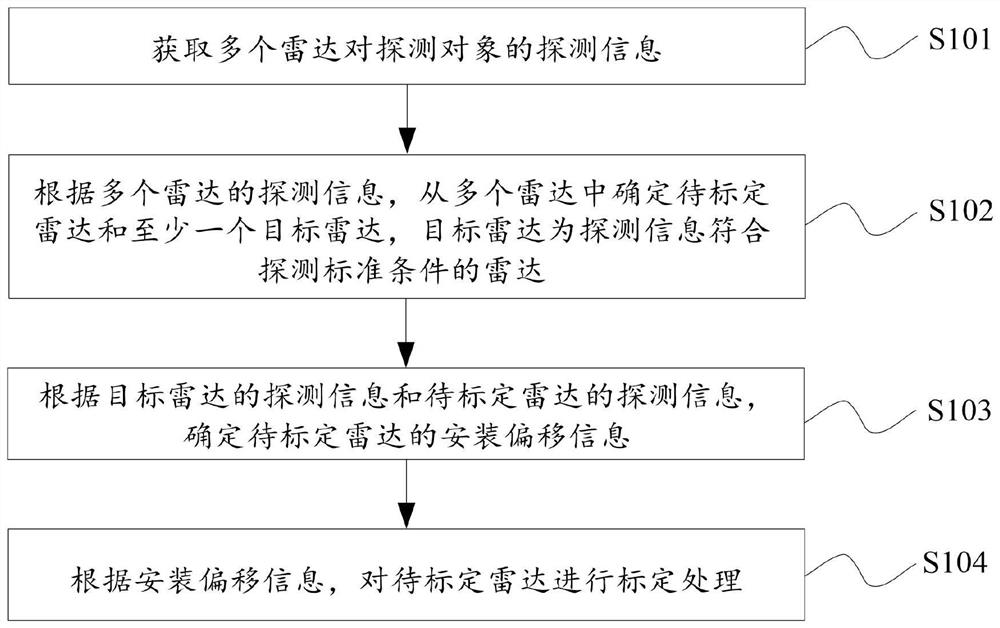

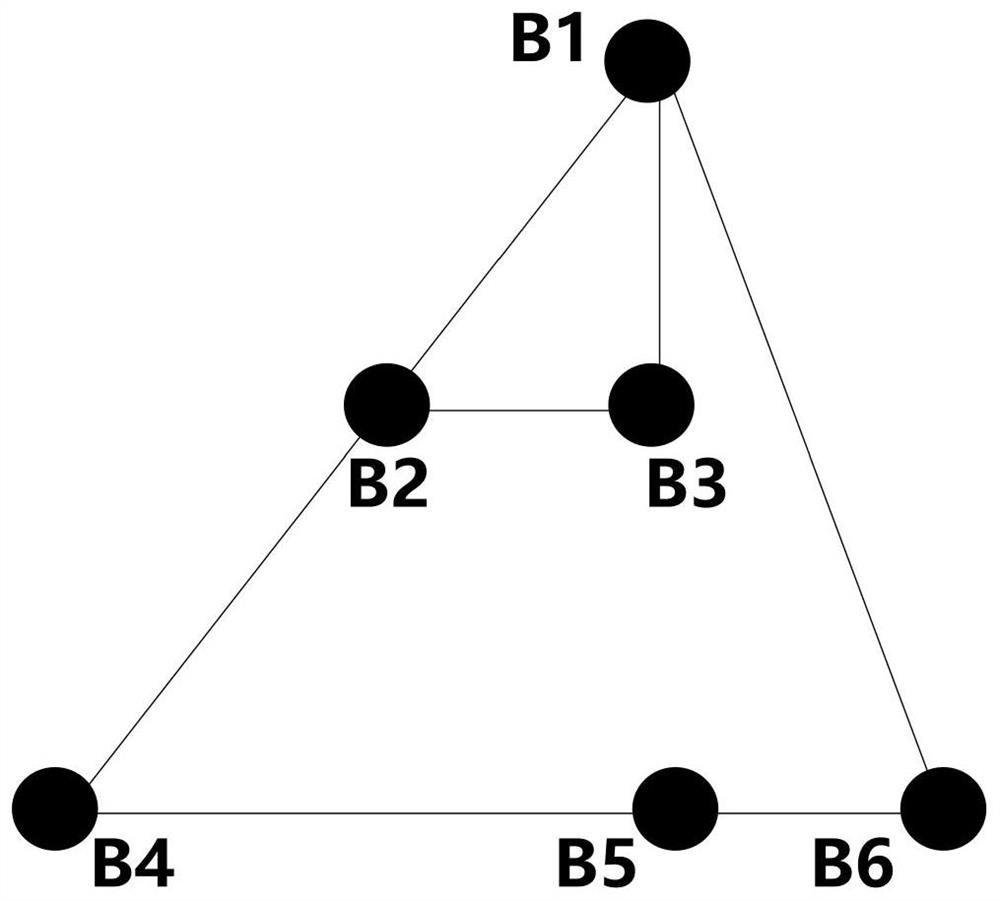

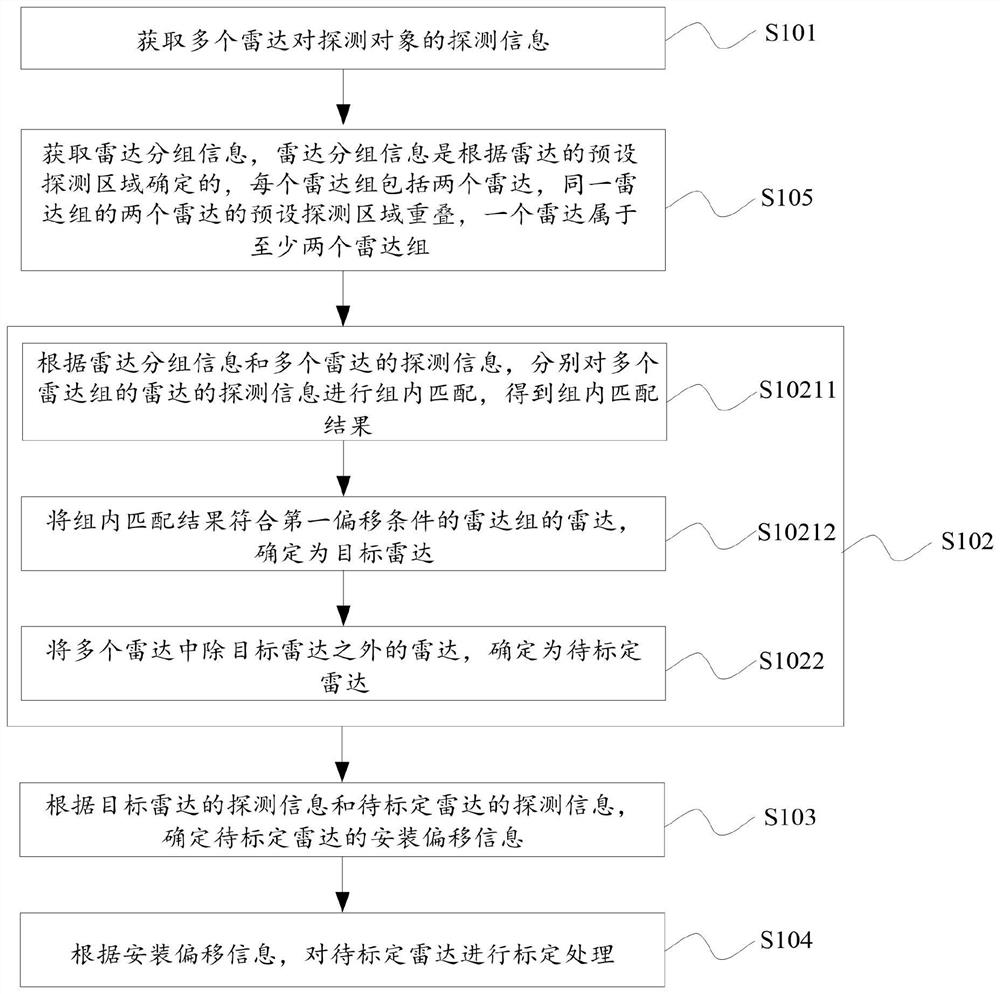

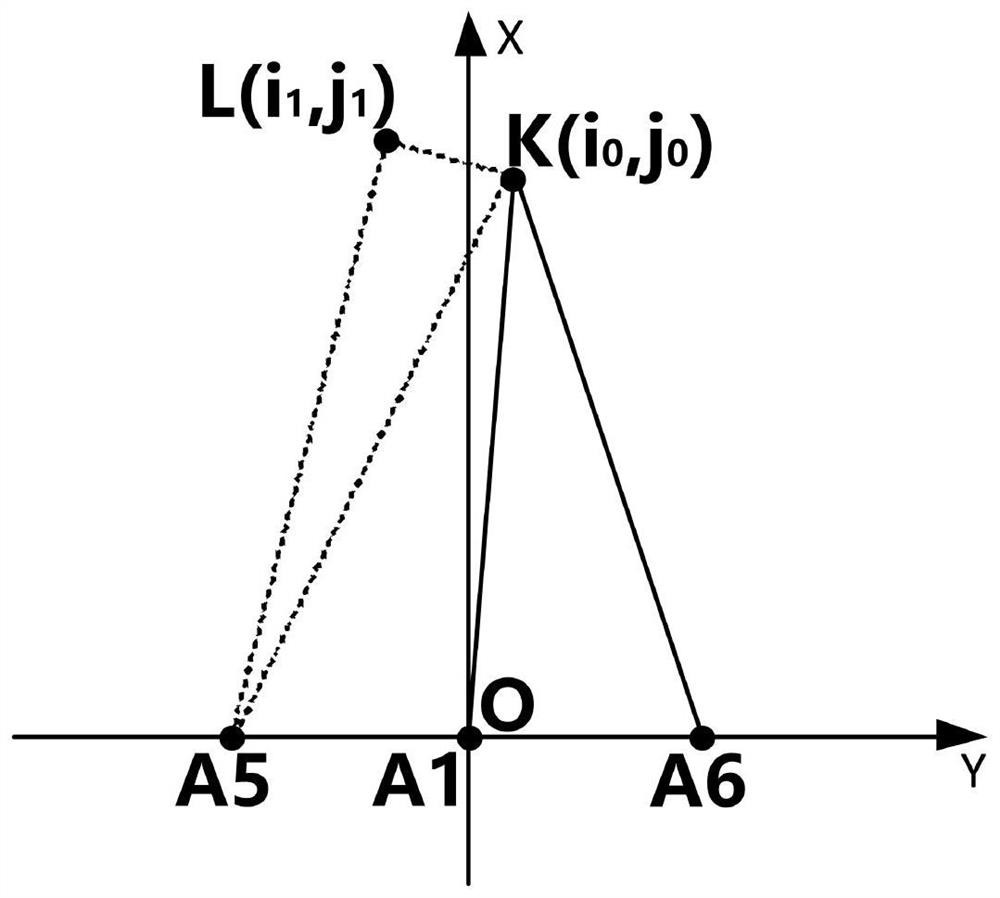

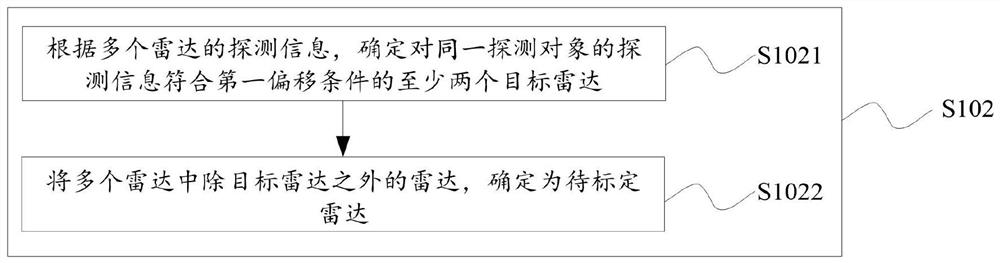

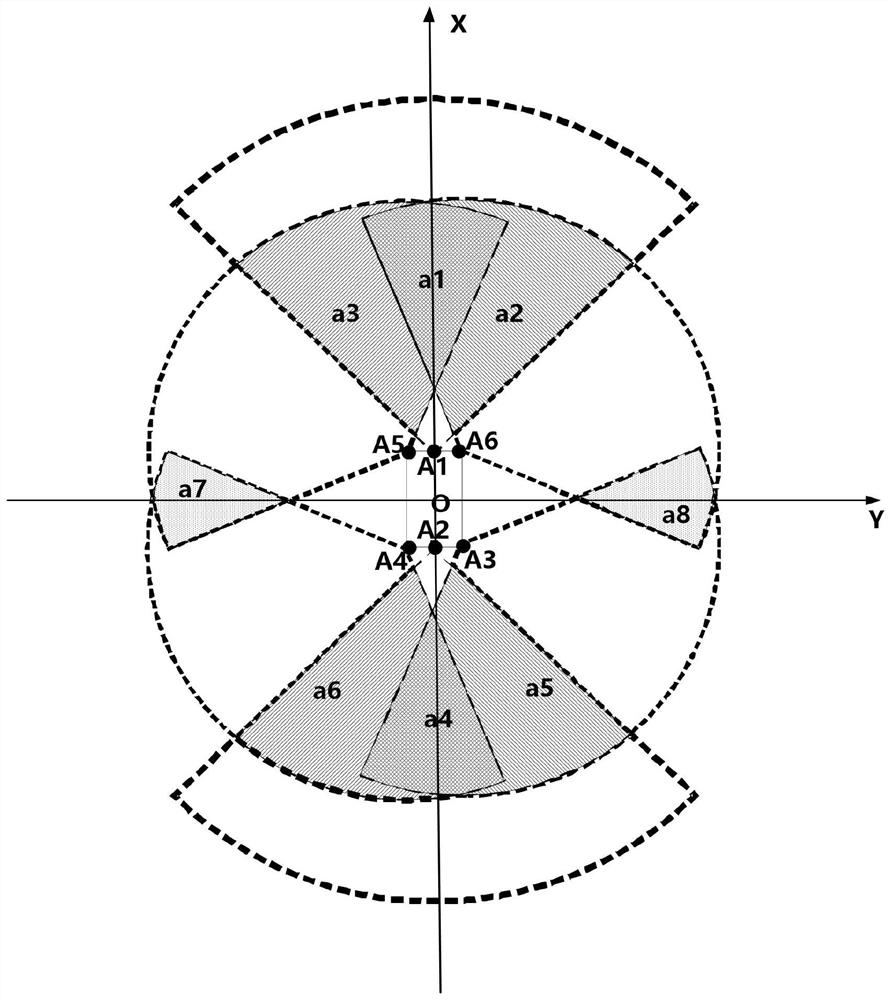

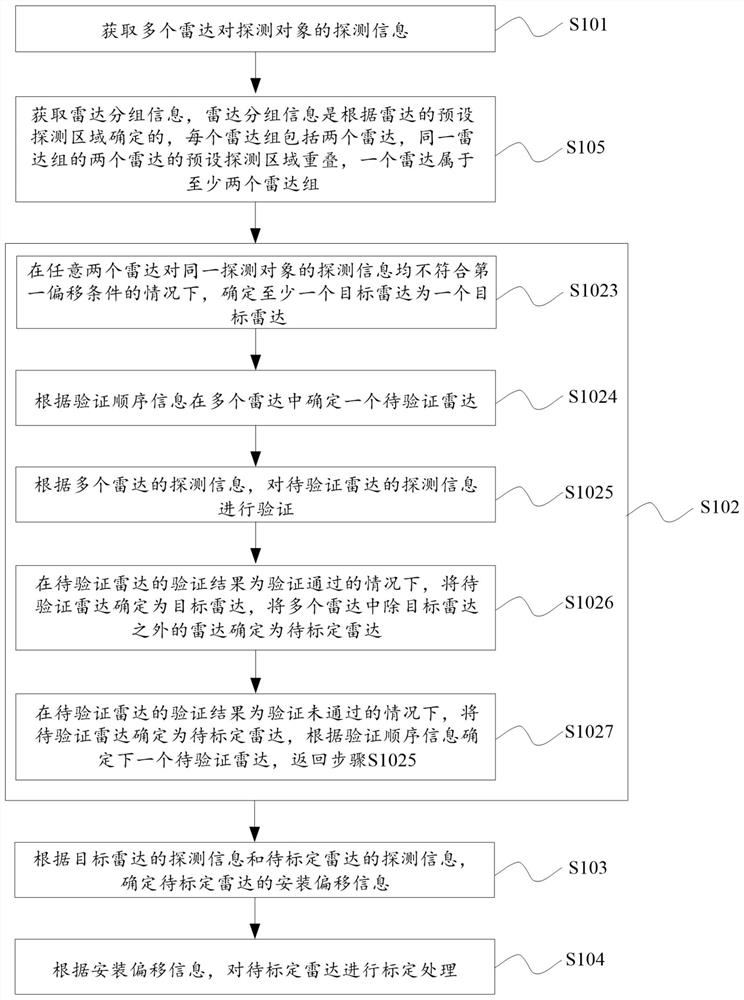

技术领域 本发明涉及自动驾驶领域，具体涉及一种车载雷达的标定方法、装置、设备及存储介质。 背景技术 随着自动驾驶的普及，汽车上安装的毫米波雷达传感器数目也在逐渐增多，同时对雷达的性能要求也在不断提升，使得雷达需要实现对于其探测区域内的障碍物的精准定位。雷达在整车安装固定后，其安装角度是符合设计指标的，此时其输出障碍物的轨迹信息也是准确的，但是随着车辆道路行驶后，长时间的车辆抖动、震动等，使得雷达的实际安装角度发生偏移，此时雷达输出障碍物的轨迹信息也随之发生偏移，无法输出精准的定位信息，严重影响自动驾驶的安全性。 发明内容 本申请提出了一种车载雷达的标定方法、装置、设备及存储介质，至少可以解决现有技术中，由于长时间的车辆抖动、震动使得雷达的实际安装角度发生偏移的技术问题。 根据本申请的一方面，提供了一种车载雷达的标定方法，包括： 获取多个雷达对探测对象的探测信息； 根据所述多个雷达的探测信息，从所述多个雷达中确定待标定雷达和至少一个目标雷达，所述目标雷达为探测信息符合探测标准条件的雷达； 根据所述目标雷达的探测信息和所述待标定雷达的探测信息，确定所述待标定雷达的安装偏移信息； 根据所述安装偏移信息，对所述待标定雷达进行标定处理。 在一种可能的实现方式中，所述至少一个目标雷达为至少两个目标雷达，所述根据所述多个雷达的探测信息，确定待标定雷达和至少一个目标雷达包括： 根据所述多个雷达的探测信息，确定对同一探测对象的探测信息符合第一偏移条件的至少两个目标雷达； 将所述多个雷达中除所述目标雷达之外的雷达，确定为所述待标定雷达。 在一种可能的实现方式中，所述根据所述多个雷达的探测信息，确定待标定雷达和至少一个目标雷达之前，所述方法还包括： 获取雷达分组信息，所述雷达分组信息是根据雷达的预设探测区域确定的，每个雷达组包括两个雷达，同一雷达组的两个雷达的预设探测区域重叠，一个雷达属于至少两个雷达组； 所述根据所述多个雷达的探测信息，确定对同一探测对象的探测信息符合第一偏移条件的至少两个目标雷达包括： 根据所述雷达分组信息和所述多个雷达的探测信息，分别对所述多个雷达组的雷达的探测信息进行组内匹配，得到组内匹配结果； 将所述组内匹配结果符合所述第一偏移条件的雷达组的雷达，确定为所述目标雷达。 在一种可能的实现方式中，所述将所述组内匹配结果符合所述第一偏移条件的雷达组的雷达，确定为所述目标雷达包括： 在所述组内匹配结果符合所述第一偏移条件的雷达组中，将属于不同雷达组且具有重叠的预设探测区域的至少两个雷达进行辅助匹配，得到辅助匹配结果，辅助匹配是对两个雷达的探测信息进行匹配； 在所述辅助匹配结果符合第二偏移条件时，将辅助匹配的雷达对应的雷达组中的雷达确定为所述目标雷达； 在所述辅助匹配结果不符合所述第二偏移条件时，对辅助匹配的雷达进行局部协调处理，并进行二次辅助匹配，得到二次辅助匹配结果； 在所述二次辅助匹配结果符合所述第二偏移条件时，将辅助匹配的雷达对应的雷达组中的雷达确定为所述目标雷达； 在组内匹配结果符合所述第一偏移条件的雷达组中，将与除自身对应的雷达组之外的其他雷达组的雷达之间不具有重叠的预设探测区域的雷达确定为所述目标雷达。 在一种可能的实现方式中，所述根据所述目标雷达的探测信息和所述待标定雷达的探测信息，确定所述待标定雷达的安装偏移信息包括： 将与所述目标雷达属于同一雷达组的待标定雷达，确定为候选雷达； 确定目标对象，所述目标对象同时属于所述目标雷达的探测对象和所述候选雷达的探测对象； 根据所述目标雷达对所述目标对象的探测信息和所述候选雷达对所述目标对象的探测信息，确定所述候选雷达的安装偏移信息； 所述根据所述安装偏移信息，对所述待标定雷达进行标定处理包括： 根据所述候选雷达的安装偏移信息，对所述候选雷达进行标定处理，将标定处理后的候选雷达确定为所述目标雷达，返回确定候选雷达的步骤，直至对最后一个待标定雷达进行标定处理结束。 在一种可能的实现方式中，所述根据所述多个雷达的探测信息，从所述多个雷达中确定待标定雷达和至少一个目标雷达包括： 在任意两个雷达对同一探测对象的探测信息均不符合第一偏移条件的情况下，确定所述至少一个目标雷达为一个目标雷达； 根据验证顺序信息在所述多个雷达中确定一个待验证雷达； 根据所述多个雷达的探测信息，对所述待验证雷达的探测信息进行验证； 在所述待验证雷达的验证结果为验证通过的情况下，将所述待验证雷达确定为所述目标雷达，将所述多个雷达中除所述目标雷达之外的雷达确定为所述待标定雷达； 在所述待验证雷达的验证结果为验证未通过的情况下，将所述待验证雷达确定为所述待标定雷达，根据所述验证顺序信息确定下一个待验证雷达，返回所述对所述待验证雷达进行验证处理的步骤。 在一种可能的实现方式中，所述根据所述多个雷达的探测信息，确定待标定雷达和至少一个目标雷达之前，所述方法还包括： 获取雷达分组信息，所述雷达分组信息是根据雷达的预设探测区域确定的，每个雷达组包括两个雷达，同一雷达组的两个雷达的预设探测区域重叠，一个雷达属于至少两个雷达组； 所述根据所述多个雷达的探测信息，对所述待验证雷达的探测信息进行验证包括： 根据所述雷达分组信息，确定所述待验证雷达对应的辅助雷达，所述辅助雷达与所述待验证雷达之间设有至少两种分组关联关系； 根据所述雷达分组信息，确定所述辅助雷达与所述待验证雷达之间的至少两种验证路径信息； 根据所述至少两种验证路径信息和验证路径上多个雷达的探测信息，分别确定所述辅助雷达的至少两个安装偏移信息； 在所述至少两个安装偏移信息符合第三偏移条件的情况下，确定所述待验证雷达的验证结果为验证通过； 在所述至少两个安装偏移信息不符合第三偏移条件的情况下，确定所述待验证雷达的验证结果为验证未通过。 根据本申请的另一方面，提供了一种车载雷达的标定装置，包括： 第一获取模块，用于获取多个雷达对探测对象的探测信息； 第一确定模块，用于根据所述多个雷达的探测信息，从所述多个雷达中确定待标定雷达和至少一个目标雷达，所述目标雷达为探测信息符合探测标准条件的雷达； 第二确定模块，用于根据所述目标雷达的探测信息和所述待标定雷达的探测信息，确定所述待标定雷达的安装偏移信息； 标定模块，用于根据所述安装偏移信息，对所述待标定雷达进行标定处理。 根据本申请的另一方面，提供了一种车载雷达的标定设备，包括： 处理器； 用于存储处理器可执行指令的存储器； 其中，所述处理器被配置为执行： 获取多个雷达对探测对象的探测信息； 根据所述多个雷达的探测信息，从所述多个雷达中确定待标定雷达和至少一个目标雷达，所述目标雷达为探测信息符合探测标准条件的雷达； 根据所述目标雷达的探测信息和所述待标定雷达的探测信息，确定所述待标定雷达的安装偏移信息； 根据所述安装偏移信息，对所述待标定雷达进行标定处理。 根据本申请的另一方面，提供了一种非易失性计算机可读存储介质，其上存储有计算机程序指令，所述计算机程序指令被处理器执行时实现上述的方法。 本申请中，先确定安装角度正常的目标雷达和安装角度不正常的待标定雷达，再利用目标雷达确定待标定雷达的安装偏移信息，进而根据安装偏移信息对待标定雷达进行实时标定，可以解决现有技术中由于长时间的车辆抖动、震动使得雷达的实际安装角度发生偏移的技术问题，本申请的耗费时间短，标定效率高，可以动态、实时地标定不正常的雷达，减小各雷达探测信息的误差，提高雷达探测的准确性，为车辆自动驾驶提供更准确的雷达信息，提高自动驾驶的安全性和智能性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1为根据一示例性实施例示出的一种车载雷达的标定方法的流程示意图； 图2为根据一示例性实施例示出的一种车载雷达的标定方法中步骤S102的流程示意图； 图3为根据另一示例性实施例示出的一种车载雷达的标定方法的流程示意图； 图4为根据又一示例性实施例示出的一种车载雷达的标定方法的流程示意图； 图5为根据再一示例性实施例示出的一种车载雷达的标定方法的流程示意图； 图6为根据一示例性实施例中多个雷达的预设探测区域的示意图； 图7为根据一示例性实施例中确定安装偏移角度的原理示意图； 图8为根据一示例性实施例中多个雷达的分组关系示意图； 图9为根据一示例性实施例示出的一种车载雷达的标定装置的框图。 具体实施方式 以下将参考附图详细说明本申请的各种示例性实施例、特征和方面。附图中相同的附图标记表示功能相同或相似的元件。尽管在附图中示出了实施例的各种方面，但是除非特别指出，不必按比例绘制附图。 在这里专用的词 " 示例性 " 意为 " 用作例子、实施例或说明性 " 。这里作为 " 示例性 " 所说明的任何实施例不必解释为优于或好于其它实施例。 另外，为了更好的说明本申请，在下文的具体实施方式中给出了众多的具体细节。本领域技术人员应当理解，没有某些具体细节，本申请同样可以实施。在一些实例中，对于本领域技术人员熟知的方法、手段、元件和电路未作详细描述，以便于凸显本申请的主旨。 本申请提出了一种车载雷达的标定方法、装置、设备及存储介质，至少可以解决现有技术中，由于长时间的车辆抖动、震动使得雷达的实际安装角度发生偏移的技术问题，本申请具体是以如下技术方案实现的。 结合图1至图8所示，本说明书实施例提供的一种车载雷达的标定方法，包括： 步骤S101：获取多个雷达对探测对象的探测信息。 本说明书实施例应用于车载雷达，车载雷达可以是车载毫米波雷达，车载毫米波雷达可以发射和接收信号。多个雷达可以安装于车辆的不同位置，多个雷达可以探测不同的区域，例如，多个雷达中可以包括探测车辆前方区域的前方雷达、探测车辆左侧区域的左侧雷达、探测车辆右侧区域的右侧雷达等。每个雷达均可以对各自探测区域内的探测对象进行雷达探测，得到对探测对象的探测信息，探测对象可以是其他车辆、行人、建筑物等。不同的雷达所能探测的探测区域可以不同，例如，前方雷达可以针对位于前方区域的探测对象进行探测，左侧雷达可以针对位于左侧区域的探测对象进行探测；多个雷达的探测区域可以重叠。本说明书实施例中，探测信息可以包括探测对象的坐标信息、角度信息、运动状态信息、类别信息等，该类别信息可以是指探测对象的对象类别，例如可以包括花草、行人、建筑物等；探测信息可以是基于车辆坐标系的信息，车辆坐标系的原点可以与车辆的质心重合。 步骤S102：根据多个雷达的探测信息，从多个雷达中确定待标定雷达和至少一个目标雷达，目标雷达为探测信息符合探测标准条件的雷达。 本说明书实施例中，可以对多个雷达的探测信息进行分析，将符合探测标准条件的雷达确定为目标雷达，将不符合探测标准条件的雷达确定为待标定雷达。探测标准条件可以为雷达的实际安装角度相对于标准安装角度没有发生偏移或者偏移量小于第一阈值，雷达的探测信息的误差小，第一阈值可以是预设的；标准安装角度可以指车辆出厂时的安装角度；雷达的安装角度可以是雷达法线与车辆中轴线之间的夹角角度，雷达法线可以是以雷达整机的几何中心为原点、垂直于雷达所在平面的直线。若雷达不符合探测标准条件，则可以说明该雷达的实际安装角度相对于标准安装角度的偏移量等于或大于第一阈值，雷达的探测信息的误差大。 步骤S103：根据目标雷达的探测信息和待标定雷达的探测信息，确定待标定雷达的安装偏移信息。 本说明书实施例中，可以从目标雷达的探测信息和待标定雷达的探测信息中，确定目标雷达和待标定雷达针对同一探测对象的探测信息；再将目标雷达和待标定雷达对同一探测对象的探测信息进行比较，确定待标定雷达的安装偏移信息，安装偏移信息可以定量地表示待标定雷达的实际安装角度相对于标准安装角度的偏移量。 步骤S104：根据安装偏移信息，对待标定雷达进行标定处理。 本说明书实施例中，可以对安装偏移信息和第二阈值进行比较，根据比较结果对待标定雷达进行标定处理。如果安装偏移信息小于第二阈值，可以运行车辆内置的补偿程序，对待标定雷达的安装角度进行参数补偿处理，处理后雷达的探测信息的误差可以大大减小甚至消除。如果安装偏移信息等于或大于第二阈值，可以生成警告信息，向驾驶员告警，提醒驾驶员尽快对待标定雷达进行人工维修。警告信息可以包括语音警告信息和图像警告信息，可以控制车载扬声器播放语音警告信息，可以控制车载显示屏显示警告图像警告信息，图像警告信息可以是文字、符号标志等。 本说明书实施例中，先确定安装角度正常的目标雷达和安装角度不正常的待标定雷达，再利用目标雷达确定待标定雷达的安装偏移信息，进而根据安装偏移信息对待标定雷达进行实时标定，可以解决现有技术中由于长时间的车辆抖动、震动使得雷达的实际安装角度发生偏移的技术问题，本说明书实施例的耗费时间短，标定效率高，可以动态、实时地标定不正常的雷达，减小各雷达探测信息的误差，提高雷达探测的准确性，为车辆自动驾驶提供更准确的雷达信息，提高自动驾驶的安全性和智能性。 在一种可能的实现方式中，步骤S101可以包括： 基于多个雷达各自对应的雷达坐标系，控制多个雷达进行探测，得到基于雷达坐标系的信息； 根据雷达坐标系和车辆坐标系之间的转换关系，对基于雷达坐标系的信息进行坐标系转换处理，得到基于车辆坐标系的探测信息。 本说明书实施例中，可以将基于雷达坐标系的信息转换至车辆坐标系中，便于对多个雷达的探测信息进行匹配、分析，便于确定目标雷达和待标定雷达。 在一种可能的实现方式中，至少一个目标雷达为至少两个目标雷达，步骤S102包括： 步骤S1021：根据多个雷达的探测信息，确定对同一探测对象的探测信息符合第一偏移条件的至少两个目标雷达； 步骤S1022：将多个雷达中除目标雷达之外的雷达，确定为待标定雷达。 本说明书实施例的步骤S1021中，可以根据多个雷达的探测信息确定多个雷达各自对应的多个探测对象；对探测对象对应的多个探测信息进行匹配，确定对同一探测对象的探测信息符合第一偏移条件的至少两个目标雷达。其中，同一探测对象是针对两个目标雷达而言的，不是针对所有目标雷达，也就是说，不需要所有目标雷达之间具有相同的探测对象。 举例来说，多个雷达中的雷达A和雷达B均可以对探测对象a进行探测；如果雷达A对探测对象a的探测信息、雷达B对探测对象a的探测信息之间的差距符合第一偏移条件，则可以将雷达A、雷达B作为目标雷达。 再举例来说，多个雷达中的雷达A和雷达B均可以对探测对象a进行探测，多个雷达中的雷达C和雷达D均可以对探测对象b进行探测；如果雷达A对探测对象a的探测信息、雷达B对探测对象a的探测信息之间的差距符合第一偏移条件，则可以将雷达A、雷达B作为目标雷达；同时，如果雷达C对探测对象b的探测信息、雷达D对探测对象b的探测信息之间的差距符合第一偏移条件，则可以同时将雷达C、雷达D作为目标雷达，也就是说，可以将雷达A、雷达B、雷达C和雷达D同时作为目标雷达。 再举例来说，多个雷达中的雷达A和雷达B均可以对探测对象a进行探测，多个雷达中的雷达B和雷达C均可以对探测对象b进行探测；如果雷达A对探测对象a的探测信息、雷达B对探测对象a的探测信息之间的差距符合第一偏移条件，则可以将雷达A、雷达B作为目标雷达；同时，如果雷达B对探测对象b的探测信息、雷达C对探测对象b的探测信息之间的差距符合第一偏移条件，则可以同时将雷达B、雷达C作为目标雷达，也就是说，可以将雷达A、雷达B和雷达C同时作为目标雷达。 第一偏移条件可以是探测信息相同或者探测信息之间的偏差小于第三阈值，第三阈值可以是预设的。本说明书实施例的步骤S1022使用排除法的思想，将目标雷达之外的所有雷达作为待标定雷达。 本说明书实施例中，通过对多个雷达的探测信息的匹配来确定目标雷达，使用排除法确定待标定雷达，可以方便、快捷、准确地从多个雷达中区分目标雷达和待标定雷达，缩短整个标定方案所花费的时间，提高整个雷达标定方法的效率。 在一种可能的实现方式中，步骤S102之前，方法还包括步骤S105； 步骤S105：获取雷达分组信息，雷达分组信息是根据雷达的预设探测区域确定的，每个雷达组包括两个雷达，同一雷达组的两个雷达的预设探测区域重叠，一个雷达属于至少两个雷达组； 步骤S1021包括： 步骤S10211：根据雷达分组信息和多个雷达的探测信息，分别对多个雷达组的雷达的探测信息进行组内匹配，得到组内匹配结果； 步骤S10212：将组内匹配结果符合第一偏移条件的雷达组的雷达，确定为目标雷达。 本说明书实施例中，雷达的预设探测区域可以是车辆出厂时设置的预设区域，如果雷达的安装角度正常则雷达可以探测对应的预设探测区域内的任意物体。可以根据预设探测区域对多个雷达进行分组，一个雷达组可以包括两个雷达，同一个组的两个雷达之间具有重叠的预设探测区域。 如图6所示，多个雷达包括雷达A1～A6，结合车辆坐标系XOY可知，雷达A1～A6分别具有对应的扇形预设探测区域；雷达A1与雷达A6的重叠区域为a2(图6中a1属于a2)，雷达A6与雷达A3的重叠区域为a8，雷达A3与雷达A2的重叠区域为a5(图6中a4属于a5)，雷达A2与雷达A4的重叠区域为a6(图6中a4属于a6)，雷达A4与雷达A5的重叠区域为a7，雷达A5与雷达A1的重叠区域为a3(图6中a1属于a3)。可以将多个雷达分为六个雷达组，分别为：雷达组A1A6、雷达组A6A3、雷达组A3A2、雷达组A2A4、雷达组A4A5、雷达组A5A1。雷达A1～A6分别属于两个雷达组。属于同一雷达组的两个雷达均可以探测到该组对应重叠区域的探测对象。 雷达A1与雷达A6可以针对位于区域a2的探测对象进行探测信息匹配。假设有一探测对象F位于区域a2，则雷达A1与雷达A6均可以获得针对探测对象F的探测信息，将雷达A1对探测对象F的探测信息、雷达A6对探测对象F的探测信息进行组内匹配，得到组内匹配结果；如果组内匹配结果为符合第一偏移条件，说明雷达A1与雷达A6对探测对象F的探测信息基本一致，可以说明雷达A1与雷达A6均正常，则可以将A1与雷达A6作为目标雷达。同时，雷达A6与雷达A3可以针对位于区域a8的探测对象进行探测信息匹配，如果组内匹配结果为符合第一偏移条件，则可以将A6与雷达A3作为目标雷达。此时，则可以得到三个目标雷达：雷达A1、雷达A6与雷达A3。其他雷达组的组内匹配方式可以类推得到。 本说明书实施例中可以通过组内匹配的方式确定目标雷达，可以方便、快捷、准确地从多个雷达中确定目标雷达，可以提高标定方法的准确性和标定效率；无需在各个雷达组之间进行复杂的信息匹配，可以大幅度降低运算量，提高数据处理效率，缩短标定方法整体耗费的时间。 在一种可能的实现方式中，步骤S10212包括： 在组内匹配结果符合第一偏移条件的雷达组中，将属于不同雷达组且具有重叠的预设探测区域的至少两个雷达进行辅助匹配，得到辅助匹配结果，辅助匹配是对两个雷达的探测信息进行匹配； 在辅助匹配结果符合第二偏移条件时，将辅助匹配的雷达对应的雷达组中的雷达确定为目标雷达； 在辅助匹配结果不符合第二偏移条件时，对辅助匹配的雷达进行局部协调处理，并进行二次辅助匹配，得到二次辅助匹配结果； 在二次辅助匹配结果符合第二偏移条件时，将辅助匹配的雷达对应的雷达组中的雷达确定为目标雷达； 在组内匹配结果符合第一偏移条件的雷达组中，将与除自身对应的雷达组之外的其他雷达组的雷达之间不具有重叠的预设探测区域的雷达确定为目标雷达。 仍然结合图6进行解释说明，在步骤S10211中对六个雷达组进行组内匹配。如果雷达组A5A1、雷达组A1A6这两个雷达组的组内匹配结果符合第一偏移条件，由于雷达A5与雷达A6属于不同的雷达组且两者具有重叠区域a1，则将雷达A5与雷达A6进行辅助匹配，得到辅助匹配结果；判断辅助匹配结果是否符合第二偏移条件，第二偏移条件可以是探测信息相同或者探测信息之间的偏差小于第四阈值，第四阈值可以是预设的。 进行辅助匹配的原因在于：由于标定过程中误差是以范围的形式存在，只要误差不超出一定范围就可以忽略误差，且多个微小的误差叠加后就可能导致误差过大；因此，尽管雷达组A5A1、雷达组A1A6这两个雷达组的组内匹配结果符合第一偏移条件，但由于误差的叠加，所以仍可能会出现雷达A5与雷达A6之间误差过大的情况，此时，如果继续进行对待标定雷达的标定，会进一步放大误差，导致标定结果不准确，导致雷达使用过程中无法准确探测，给行车安全带来极大的风险。 雷达组A5A1、雷达组A1A6这两个雷达组的组内匹配结果符合第一偏移条件，说明雷达A5、雷达A1与雷达A6均为正常雷达，正常雷达针对同一探测对象的探测信息应当基本一致，因此可以对雷达A5与雷达A6对同一探测对象的探测信息进行辅助匹配，从而对雷达A5、雷达A1与雷达A6进行进一步验证。 如果雷达A5与雷达A6的辅助匹配结果符合第二偏移条件，说明雷达A5与雷达A6之间叠加的误差之和在允许的范围内，则可以将雷达A5与雷达A6各自对应的雷达组确定为目标雷达组，将目标雷达组中的雷达确定为目标雷达，即将雷达组A5A1、雷达组A1A6这两个雷达组确定为目标雷达组，将雷达A5、雷达A1与雷达A6确定为目标雷达。 如果雷达A5与雷达A6的辅助匹配结果不符合第二偏移条件，说明雷达A5与雷达A6之间叠加的误差之和超出了允许的范围；可以通过局部协调处理最大程度地消除雷达A5、雷达A1与雷达A6之间的误差；局部协调处理之后，可以进行二次辅助匹配。 如果二次辅助匹配结果不符合第二偏移条件，则辅助匹配的雷达对应的雷达组中的雷达均不是目标雷达，即，如果局部协调处理后，雷达A5与雷达A6的二次辅助匹配结果不符合第二偏移条件，则雷达A5、雷达A1与雷达A6均不是目标雷达。如果局部协调处理后，雷达A5与雷达A6的二次辅助匹配结果符合第二偏移条件，则雷达A5、雷达A1与雷达A6均是目标雷达。 在组内匹配结果符合第一偏移条件的雷达组中，将与除自身对应的雷达组之外的其他雷达组的雷达之间不具有重叠的预设探测区域的雷达确定为目标雷达。结合图6进行说明，如果有且仅有雷达组A1A5和雷达组A2A3这两个雷达组的组内匹配结果符合第一偏移条件；雷达组A1A5的雷达A1与雷达组A2A3的任意雷达之间均不具有重叠区域，则可以将雷达A1直接确定为目标雷达；雷达组A1A5的雷达A5与雷达组A2A3的任意雷达之间均不具有重叠区域，则可以将雷达A5直接确定为目标雷达；雷达组A2A3的雷达A2与雷达组A1A5的任意雷达之间均不具有重叠区域，则可以将雷达A2直接确定为目标雷达；雷达组A2A3的雷达A3与雷达组A1A5的任意雷达之间均不具有重叠区域，则可以将雷达A3直接确定为目标雷达。 本说明书实施例中，可以对组内匹配结果符合第一偏移条件的雷达组进行进一步验证，减小目标雷达之间的误差，提高后续对待标定雷达的标定准确性，保证雷达使用过程中可以准确探测，提高行车安全性和智能性。 在一种可能的实现方式中，在辅助匹配结果不符合第二偏移条件时，对辅助匹配的雷达进行局部协调处理包括： 在辅助匹配结果不符合第二偏移条件时，对辅助匹配的雷达的探测信息进行坐标融合处理。 本说明书实施例中，可以对雷达探测信息的坐标信息进行微调，在微调后进行坐标信息融合，融合成功则进行二次辅助匹配。局部协调处理相当于对部分雷达进行微调、融合，减小或消除部分雷达之间的误差，提高标定方法的准确性。 在一种可能的实现方式中，步骤S103包括： 步骤S1031：将与目标雷达属于同一雷达组的待标定雷达，确定为候选雷达； 步骤S1032：确定目标对象，目标对象同时属于目标雷达的探测对象和候选雷达的探测对象； 步骤S1033：根据目标雷达对目标对象的探测信息和候选雷达对目标对象的探测信息，确定候选雷达的安装偏移信息； 步骤S104包括： 步骤S1041：根据候选雷达的安装偏移信息，对候选雷达进行标定处理，将标定处理后的候选雷达确定为目标雷达，返回步骤S1031，直至对最后一个待标定雷达进行标定处理结束。 结合图6所示，如果雷达A1与雷达A6为目标雷达，雷达A2～A5均为待标定雷达；可以将雷达A5、雷达A3确定为候选雷达；根据雷达A1和雷达A5对同一探测对象的探测信息确定候选雷达A5的安装偏移信息，根据候选雷达A5的安装偏移信息对候选雷达A5进行标定处理，标定处理后将候选雷达A5确定为目标雷达；根据雷达A6和雷达A3对同一探测对象的探测信息确定候选雷达A3的安装偏移信息，根据候选雷达A3的安装偏移信息对候选雷达A3进行标定处理，标定处理后将候选雷达A3确定为目标雷达。此时目标雷达包括雷达A1、雷达A6、雷达A5和雷达A3，待标定雷达包括雷达A4和雷达A2。再返回确定候选雷达的步骤，可以将雷达A4和雷达A2确定为候选雷达；根据雷达A5和雷达A4对同一探测对象的探测信息确定候选雷达A4的安装偏移信息，根据候选雷达A4的安装偏移信息对候选雷达A4进行标定处理，标定处理后将候选雷达A4确定为目标雷达；根据雷达A3和雷达A2对同一探测对象的探测信息确定候选雷达A2的安装偏移信息，根据候选雷达A2的安装偏移信息对候选雷达A2进行标定处理，标定处理后将候选雷达A2确定为目标雷达。至此，最后一个待标定雷达标定处理结束，全部雷达均为目标雷达。 本说明书实施例中，可以对安装偏移信息和第二阈值进行比较，根据比较结果对待标定雷达进行标定处理。如果安装偏移信息小于第二阈值，可以对待标定雷达进行标定处理，通过运行车辆内置的补偿程序，对待标定雷达的安装角度进行参数补偿处理，处理后雷达的探测信息的误差可以大大减小甚至消除。如果安装偏移信息等于或大于第二阈值，可以停止补偿程序，及时生成警告信息，向驾驶员告警，提醒驾驶员尽快对待标定雷达进行人工维修。 本说明书实施例中，可以基于 " 同组 " 、 " 就近 " 的原则，使用目标雷达去标定与目标雷达同组的待标定雷达，提高对待标定雷达的标定准确性。 在一种可能的实现方式中，步骤S104中可以根据探测信息中的坐标信息确定安装偏移信息。结合图7所示进行举例说明。雷达A1和雷达A6为目标雷达，雷达A5为待标定雷达，可以基于雷达A1标定雷达A5。下面基于雷达A1标定雷达A5，确定安装偏移信息的过程包括： 确定雷达A1和雷达A5均可以探测到的探测对象； 雷达A1对探测对象探测得到的坐标为K(i0，j0)； 雷达A5对探测对象探测得到的坐标为L(i1，j1)； 本说明书实施例中，认为各个雷达的安装位置不变(各个雷达在车辆坐标系中的坐标不变)，由此，可以计算出：KA5、KL和LA5的具体长度； 在三角形KLA5中，根据余弦定理可以计算出角K-A5-L的大小； 角K-A5-L即为雷达A5的安装偏移角度。 在一种可能的实现方式中，步骤S1032包括： 根据目标雷达的探测信息，确定目标雷达的探测对象； 根据候选雷达的探测信息，确定候选雷达的探测对象； 确定目标雷达的探测对象和候选雷达的探测对象之间的匹配度； 确定匹配度符合目标条件的目标对象。 本说明书实施例中，可以根据探测信息确定探测对象，在目标雷达与候选雷达的探测对象之间进行匹配，根据匹配度确定目标对象，可以从探测对象的对象类型、运动速度、运动方向、运动轨迹等方向进行匹配；目标条件可以包括匹配度大于第五阈值，第五阈值可以是预设的。本说明书实施例中，通过对探测对象进行匹配来确定目标对象，确保目标对象既是目标雷达的探测对象，也是候选雷达的探测对象，保证后续确定安装偏移信息时可以基于目标雷达和候选雷达的同一探测对象确定安装偏移信息，提高安装偏移信息的准确性。 在一种可能的实现方式中，步骤S102包括： 步骤S1023：在任意两个雷达对同一探测对象的探测信息均不符合第一偏移条件的情况下，确定至少一个目标雷达为一个目标雷达； 步骤S1024：根据验证顺序信息在多个雷达中确定一个待验证雷达； 步骤S1025：根据多个雷达的探测信息，对待验证雷达的探测信息进行验证； 步骤S1026：在待验证雷达的验证结果为验证通过的情况下，将待验证雷达确定为目标雷达，将多个雷达中除目标雷达之外的雷达确定为待标定雷达； 步骤S1027：在待验证雷达的验证结果为验证未通过的情况下，将待验证雷达确定为待标定雷达，根据验证顺序信息确定下一个待验证雷达，返回步骤S1025。 结合图6进行解释说明，如果6个雷达组中任意雷达组的两个雷达对同一探测对象的探测信息不一致，则认为当前目标雷达的数量仅为一个。可以通过逐个地验证的方式，从多个雷达中确定目标雷达。验证顺序信息可以为预设的顺序信息。 具体地，验证顺序信息可以为A1、A2、A3、A4、A5和A6。可以先将雷达A1确定为待验证雷达，再验证雷达A1是否为目标雷达；如果验证通过则将雷达A1确定为目标雷达。如果验证未通过则将雷达A1确定为待验证雷达；再将雷达A2确定为待验证雷达，对雷达A2进行验证，如果验证通过则将雷达A2确定为目标雷达。验证通过后，无需再对其他未验证的雷达进行验证。除目标雷达之外的其他雷达均被确定为待验证雷达。 本说明书实施例中可以通过逐个验证的方式从多个雷达中确定目标雷达，可以准确地确定目标雷达，提高对待标定雷达的标定准确性。 在一种可能的实现方式中，步骤S1025包括： 根据雷达分组信息，确定待验证雷达对应的辅助雷达，辅助雷达与待验证雷达之间设有至少两种分组关联关系； 根据雷达分组信息，确定辅助雷达与待验证雷达之间的至少两种验证路径信息； 根据至少两种验证路径信息和验证路径上多个雷达的探测信息，分别确定辅助雷达的至少两个安装偏移信息； 在至少两个安装偏移信息符合第三偏移条件的情况下，确定待验证雷达的验证结果为验证通过； 在至少两个安装偏移信息不符合第三偏移条件的情况下，确定待验证雷达的验证结果为验证未通过。 结合图8所示，车辆多个雷达包括雷达B1～B6，分组关系如图8所示，图8中有连接关系的两个雷达均作为一个雷达组。本说明书实施例中，两个雷达之间的分组关联关系可以分为直接分组关系和间接分组关系。举例来说，雷达B1和雷达B3之间具有直接分组关系和间接分组关系；直接分组关系体现在雷达B1与雷达B3可以组成一个雷达组；间接分组关系体现在雷达B1与雷达B2可以组成一个雷达组，而雷达B2与雷达B3可以组成一个雷达组。 验证路径信息可以体现两个雷达之间的分组关联关系，例如图8中雷达B1和雷达B5之间的验证路径信息包括：雷达B1至雷达B2至雷达B4至雷达B5、雷达B1至雷达B3至雷达B2至雷达B4至雷达B5、雷达B1至雷达B6至雷达B5。 在任意两个雷达对同一探测对象的探测信息均不符合第一偏移条件的情况下，可以认为当前只有一个目标雷达。假设图8中待验证雷达为雷达B1，即假定雷达B1正常，根据雷达分组信息可以确定辅助雷达为雷达B3，获取验证路径信息——雷达B1至雷达B2至雷达B3、雷达B1至雷达B3；使用雷达B1标定雷达B2(标定雷达B2后雷达B2也为假定正常的雷达)，使用雷达B2标定雷达B3，得到雷达B3的第一个安装偏移信息；使用B1标定雷达B3，得到雷达B3的第二个安装偏移信息；对雷达B3的两个安装偏移信息进行比较，确定两者之间的一致性；如果比较结果符合第三偏移条件则说明待验证雷达B1的验证通过，雷达B1为目标雷达；如果比较结果不符合第三偏移条件则说明待验证雷达B1的验证未通过，雷达B1为待标定雷达；第三偏移条件可以是多个安装偏移信息之间的偏差小于第六阈值，第六阈值可以是预设的。 如果待验证雷达B1的验证通过，则说明雷达B1的确为正常的目标雷达，则可以根据雷达B1去标定雷达B2、雷达B3、雷达B6，可以根据标定后的雷达B2标定雷达B4，可以根据标定后的雷达B6标定雷达B5。 本说明书实施例中，可以根据待验证雷达和辅助雷达之间的多种路径，获得辅助雷达的多个安装偏移信息。如果待验证雷达正常，则多种方式得到的偏移信息是一样的。如果待验证雷达不正常，则多种方式得到的偏移信息是不一样的。本说明书实施例可以通过多种方式对待验证雷达进行验证，确保得到准确的目标雷达，提高后续标定过程的准确性。 本说明书实施例中，在车辆实际道路行驶的过程中，可结合当前车辆状态信息和多个雷达探测覆盖重叠的区域，所探测到的障碍物的信息，进行数据融合后，对障碍物进行联合定位，通过联合定位后的差异，自标定校准得出车身上的某个雷达安装角度发生偏转，同时得出其实际的安装角度。同时也可结合其他安装正常的雷达，查找出安装异常的雷达，并得出其实际安装角度；并结合各个雷达安装角度所允许的误差范围，若在允许误差范围内，实时对输出的障碍物位置信息进行补偿修正，进而使得该雷达输出障碍物的定位信息仍旧精准，即保证联合定位准确；若不在误差允许范围内，则可通过CAN收发器发出CAN报文到整车CAN总线，告知整车某一个雷达安装偏差太大，同时告知此时该雷达所输出的障碍物位置信息已不再精准，需要回厂或者去4S店等重新进行静态标定。本说明书实施例首先判断安装角度正常的雷达，找出安装角度异常或者偏转的雷达，自标定校准其安装角度。 结合图9所示，本说明书实施例提供一种车载雷达的标定装置，包括： 第一获取模块10，用于获取多个雷达对探测对象的探测信息； 第一确定模块20，用于根据多个雷达的探测信息，从多个雷达中确定待标定雷达和至少一个目标雷达，目标雷达为探测信息符合探测标准条件的雷达； 第二确定模块30，用于根据目标雷达的探测信息和待标定雷达的探测信息，确定待标定雷达的安装偏移信息； 标定模块40，用于根据安装偏移信息，对待标定雷达进行标定处理。 本说明书实施例中，先确定安装角度正常的目标雷达和安装角度不正常的待标定雷达，再利用目标雷达确定待标定雷达的安装偏移信息，进而根据安装偏移信息对待标定雷达进行实时标定，可以解决现有技术中由于长时间的车辆抖动、震动使得雷达的实际安装角度发生偏移的技术问题，本说明书实施例的耗费时间短，标定效率高，可以动态、实时地标定不正常的雷达，减小各雷达探测信息的误差，提高雷达探测的准确性，为车辆自动驾驶提供更准确的雷达信息，提高自动驾驶的安全性和智能性。 在一种可能的实现方式中，至少一个目标雷达为至少两个目标雷达，第一确定模块20包括： 第一确定单元，用于根据多个雷达的探测信息，确定对同一探测对象的探测信息符合第一偏移条件的至少两个目标雷达； 第二确定单元，用于将多个雷达中除目标雷达之外的雷达，确定为待标定雷达。 在一种可能的实现方式中，装置还包括： 第二获取模块，用于获取雷达分组信息，雷达分组信息是根据雷达的预设探测区域确定的，每个雷达组包括两个雷达，同一雷达组的两个雷达的预设探测区域重叠，一个雷达属于至少两个雷达组； 第一确定单元包括： 第一匹配子单元，用于根据雷达分组信息和多个雷达的探测信息，分别对多个雷达组的雷达的探测信息进行组内匹配，得到组内匹配结果； 第一确定子单元，用于将组内匹配结果符合第一偏移条件的雷达组的雷达，确定为目标雷达。 在一种可能的实现方式中，第一确定子单元用于： 在组内匹配结果符合第一偏移条件的雷达组中，将属于不同雷达组且具有重叠的预设探测区域的至少两个雷达进行辅助匹配，得到辅助匹配结果，辅助匹配是对两个雷达的探测信息进行匹配； 在辅助匹配结果符合第二偏移条件时，将辅助匹配的雷达对应的雷达组中的雷达确定为目标雷达； 在辅助匹配结果不符合第二偏移条件时，对辅助匹配的雷达进行局部协调处理，并进行二次辅助匹配，得到二次辅助匹配结果； 在二次辅助匹配结果符合第二偏移条件时，将辅助匹配的雷达对应的雷达组中的雷达确定为目标雷达； 在组内匹配结果符合第一偏移条件的雷达组中，将与除自身对应的雷达组之外的其他雷达组的雷达之间不具有重叠的预设探测区域的雷达确定为目标雷达。 在一种可能的实现方式中，第二确定模块30包括： 第三确定单元，用于将与目标雷达属于同一雷达组的待标定雷达，确定为候选雷达； 第四确定单元，用于确定目标对象，目标对象同时属于目标雷达的探测对象和候选雷达的探测对象； 第五确定单元，用于根据目标雷达对目标对象的探测信息和候选雷达对目标对象的探测信息，确定候选雷达的安装偏移信息； 标定模块40用于： 根据候选雷达的安装偏移信息，对候选雷达进行标定处理，将标定处理后的候选雷达确定为目标雷达，返回确定候选雷达的步骤，直至对最后一个待标定雷达进行标定处理结束。 在一种可能的实现方式中，第一确定模块20包括： 第六确定单元，用于在任意两个雷达对同一探测对象的探测信息均不符合第一偏移条件的情况下，确定至少一个目标雷达为一个目标雷达； 第七确定单元，用于根据验证顺序信息在多个雷达中确定一个待验证雷达； 验证单元，用于根据多个雷达的探测信息，对待验证雷达的探测信息进行验证； 第八确定单元，用于在待验证雷达的验证结果为验证通过的情况下，将待验证雷达确定为目标雷达，将多个雷达中除目标雷达之外的雷达确定为待标定雷达； 第九确定单元，用于在待验证雷达的验证结果为验证未通过的情况下，将待验证雷达确定为待标定雷达，根据验证顺序信息确定下一个待验证雷达，触发验证单元。 在一种可能的实现方式中，验证单元包括： 第二确定子单元，用于根据雷达分组信息，确定待验证雷达对应的辅助雷达，辅助雷达与待验证雷达之间设有至少两种分组关联关系； 第三确定子单元，用于根据雷达分组信息，确定辅助雷达与待验证雷达之间的至少两种验证路径信息； 第四确定子单元，用于根据至少两种验证路径信息和验证路径上多个雷达的探测信息，分别确定辅助雷达的至少两个安装偏移信息； 第五确定子单元，用于在至少两个安装偏移信息符合第三偏移条件的情况下，确定待验证雷达的验证结果为验证通过； 第六确定子单元，用于在至少两个安装偏移信息不符合第三偏移条件的情况下，确定待验证雷达的验证结果为验证未通过。 需要说明的是，上述实施例提供的装置，在实现其功能时，仅以上述各功能模块的划分进行举例说明，实际应用中，可以根据需要而将上述功能分配由不同的功能模块完成，即将设备的内部结构划分成不同的功能模块，以完成以上描述的全部或者部分功能。另外，上述实施例提供的装置与方法实施例属于同一构思，其具体实现过程详见方法实施例，这里不再赘述。 此外，本说明书实施例还提供一种车载雷达的标定设备，包括： 处理器； 用于存储处理器可执行指令的存储器； 其中，处理器被配置为执行： 获取多个雷达对探测对象的探测信息； 根据多个雷达的探测信息，从多个雷达中确定待标定雷达和至少一个目标雷达，目标雷达为探测信息符合探测标准条件的雷达； 根据目标雷达的探测信息和待标定雷达的探测信息，确定待标定雷达的安装偏移信息； 根据安装偏移信息，对待标定雷达进行标定处理。 此外，本说明书实施例还提供一种非易失性计算机可读存储介质，其上存储有计算机程序指令，计算机程序指令被处理器执行时实现上述车载雷达的标定方法。 计算机程序产品可以包括计算机可读存储介质，其上载有用于使处理器实现本申请的各个方面的计算机可读程序指令。 计算机可读存储介质可以是可以保持和存储由指令执行设备使用的指令的有形设备。计算机可读存储介质例如可以是――但不限于――电存储设备、磁存储设备、光存储设备、电磁存储设备、半导体存储设备或者上述的任意合适的组合。计算机可读存储介质的更具体的例子(非穷举的列表)包括：便携式计算机盘、硬盘、随机存取存储器(RAM)、只读存储器(ROM)、可擦式可编程只读存储器(EPROM或闪存)、静态随机存取存储器(SRAM)、便携式压缩盘只读存储器(CD-ROM)、数字多功能盘(DVD)、记忆棒、软盘、机械编码设备、例如其上存储有指令的打孔卡或凹槽内凸起结构、以及上述的任意合适的组合。这里所使用的计算机可读存储介质不被解释为瞬时信号本身，诸如无线电波或者其他自由传播的电磁波、通过波导或其他传输媒介传播的电磁波(例如，通过光纤电缆的光脉冲)、或者通过电线传输的电信号。 这里所描述的计算机可读程序指令可以从计算机可读存储介质下载到各个计算/处理设备，或者通过网络、例如因特网、局域网、广域网和/或无线网下载到外部计算机或外部存储设备。网络可以包括铜传输电缆、光纤传输、无线传输、路由器、防火墙、交换机、网关计算机和/或边缘服务器。每个计算/处理设备中的网络适配卡或者网络接口从网络接收计算机可读程序指令，并转发该计算机可读程序指令，以供存储在各个计算/处理设备中的计算机可读存储介质中。 用于执行本申请操作的计算机程序指令可以是汇编指令、指令集架构(ISA)指令、机器指令、机器相关指令、微代码、固件指令、状态设置数据、或者以一种或多种编程语言的任意组合编写的源代码或目标代码，编程语言包括面向对象的编程语言—诸如Smalltalk、C++等，以及常规的过程式编程语言—诸如 " C " 语言或类似的编程语言。计算机可读程序指令可以完全地在用户计算机上执行、部分地在用户计算机上执行、作为一个独立的软件包执行、部分在用户计算机上部分在远程计算机上执行、或者完全在远程计算机或服务器上执行。在涉及远程计算机的情形中，远程计算机可以通过任意种类的网络—包括局域网(LAN)或广域网(WAN)—连接到用户计算机，或者，可以连接到外部计算机(例如利用因特网服务提供商来通过因特网连接)。在一些实施例中，通过利用计算机可读程序指令的状态信息来个性化定制电子电路，例如可编程逻辑电路、现场可编程门阵列(FPGA)或可编程逻辑阵列(PLA)，该电子电路可以执行计算机可读程序指令，从而实现本申请的各个方面。 这里参照根据本申请实施例的方法、装置(系统)和计算机程序产品的流程图和/或框图描述了本申请的各个方面。应当理解，流程图和/或框图的每个方框以及流程图和/或框图中各方框的组合，都可以由计算机可读程序指令实现。 这些计算机可读程序指令可以提供给通用计算机、专用计算机或其它可编程数据处理装置的处理器，从而生产出一种机器，使得这些指令在通过计算机或其它可编程数据处理装置的处理器执行时，产生了实现流程图和/或框图中的一个或多个方框中规定的功能/动作的装置。也可以把这些计算机可读程序指令存储在计算机可读存储介质中，这些指令使得计算机、可编程数据处理装置和/或其他设备以特定方式工作，从而，存储有指令的计算机可读介质则包括一个制造品，其包括实现流程图和/或框图中的一个或多个方框中规定的功能/动作的各个方面的指令。 也可以把计算机可读程序指令加载到计算机、其它可编程数据处理装置、或其它设备上，使得在计算机、其它可编程数据处理装置或其它设备上执行一系列操作步骤，以产生计算机实现的过程，从而使得在计算机、其它可编程数据处理装置、或其它设备上执行的指令实现流程图和/或框图中的一个或多个方框中规定的功能/动作。 附图中的流程图和框图显示了根据本申请的多个实施例的系统、方法和计算机程序产品的可能实现的体系架构、功能和操作。在这点上，流程图或框图中的每个方框可以代表一个模块、程序段或指令的一部分，模块、程序段或指令的一部分包含一个或多个用于实现规定的逻辑功能的可执行指令。在有些作为替换的实现中，方框中所标注的功能也可以以不同于附图中所标注的顺序发生。例如，两个连续的方框实际上可以基本并行地执行，它们有时也可以按相反的顺序执行，这依所涉及的功能而定。也要注意的是，框图和/或流程图中的每个方框、以及框图和/或流程图中的方框的组合，可以用执行规定的功能或动作的专用的基于硬件的系统来实现，或者可以用专用硬件与计算机指令的组合来实现。 以上已经描述了本申请的各实施例，上述说明是示例性的，并非穷尽性的，并且也不限于所披露的各实施例。在不偏离所说明的各实施例的范围和精神的情况下，对于本技术领域的普通技术人员来说许多修改和变更都是显而易见的。本文中所用术语的选择，旨在最好地解释各实施例的原理、实际应用或对市场中的技术改进，或者使本技术领域的其它普通技术人员能理解本文披露的各实施例。 一种车载雷达的标定方法、装置、设备及存储介质
