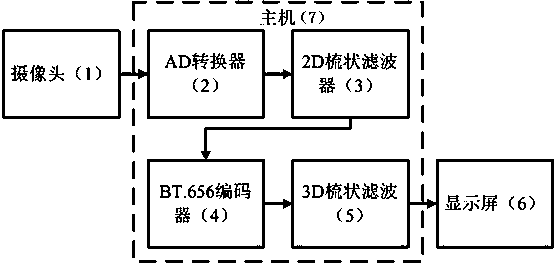

技术领域 本实用新型涉及图像处理装置，具体涉及一种提高倒车影像清晰度的处理装置。 背景技术 汽车倒车影像是指用车载娱乐系统主机显示倒车时车外的情景，方便驾驶员在停 车时能够图形化的看到汽车尾部的影像，减少事故的发生。倒车影像系统通常由摄像头（视 频信号采集模块）、车载娱乐系统主机（视频信号处理模块）、显示屏（视频信号显示模块）三 部分组成。其中清晰度是衡量影像质量好坏的重要指标。在输入、输出模块不变的前提下， 可以通过提高车载娱乐系统主机的处理能力，来达到提升显示清晰度的目的。 通常车载娱乐系统主机对摄像头输入视频信号的处理装置：摄像头的模拟视频信 号由整车线束传送到车载娱乐系统主机，主机把模拟信号转换为数字信号，再经过简单的 2D梳状滤波处理后传送到显示屏上显示。这种影像处理方法比较简单，依赖于单视频处理 芯片的处理能力，不能优化由模拟信号传输方式产生的画面、倒车辅助线等抖动的问题，从 而给人清晰度较低的主观感觉。 发明内容 本实用新型涉及的目的是提供一种提高倒车影像清晰度的处理装置。在倒车影像 视频采集和视频显示都不变的前提下，利用车载娱乐系统主机自身强大的处理能力，解决 由模拟信号传输方式产生的画面、倒车辅助线等抖动的问题，从而提高倒车影像清晰度。 解决本实用新型技术问题所采用的方案是： 一种提高倒车影像清晰度的处理装置，包括：摄像头、车载娱乐系统主机、显示屏； 其特征在于：所述车载娱乐系统主机包括：A/D转换器、2D梳状滤波器、BT.656编码器和3D梳 状滤波器； 进一步，所述摄像头的输出信号连接车载娱乐系统主机的输入端，将采集的倒车 影像传输给AD转换器，AD转换器的输出端连接2D梳状滤波器，通过2D梳状滤波器对动态图 像进行亮、色分离；2D梳状滤波器的输出连接BT.656编码器，BT.656编码器对数字视频流进 行编码，转换为BT.656视频信号；BT.656编码器再连接3D梳状滤波器，通过3D梳状滤波器在 静态画面的空间和时间维度，滤除掉画面抖动，完成图像处理；车载娱乐系统主机的输出端 连接显示屏，将处理后的图像显示于显示屏上。 本发明的增益效果是： 采用本实用新型的倒车影像处理装置，能够在不需提高摄像头、显示屏清晰度的 情况下，也不更改车载娱乐系统主机视频处理芯片，不增加成本的基础上，通过利用车载娱 乐系统主机主处理器强大的处理能力，提升倒车影像整体的清晰度。 附图说明 图1为本实用新型的装置结构图。 具体实施方式 下面结合说明书附图对本发明进行进一步的描述： 本实用新型所述的一种提高倒车影像清晰度的处理装置，包括：摄像头1，车载娱 乐系统主机7，显示屏6，其特征在于：所述车载娱乐系统主机7包括：A/D转换器2，2D梳状滤 波器3，BT.656编码器4和3D梳状滤波器5；倒车影像通过摄像头1采集后，经过车载娱乐系统 主机7完成图像处理，显示于显示屏6上； 其具体图像处理步骤如下： 摄像头1采集的模拟视频信号经过整车线束传送到车载娱乐系统主机； 车载娱乐系统主机接收到模拟视频信号后，首先通过AD转换器2把模拟信号转换 为数字信号，供视频处理用。 视频信号转换成数字信号后进入2D梳状滤波器3。2D梳状滤波器3对动态图像进行 亮、色分离，使图像的垂直清晰度提高，滤除彩边现象； 经过初步处理的视频信号通过BT.656编码器4，把数字信号转换为车载娱乐系统 主机能识别的4:2:2的隔行扫描的数字视频流，视频流的分辨率为720×576像素。然后 BT.656视频信号通过一个并行的硬件接口传送。 转换完成的BT.656视频信号进入3D梳状滤波5处理。3D梳状滤波器5根据静态画面 的空间和时间维度，最大程度的滤除掉画面抖动，把光电路和色彩电路进行分割，亮度和色 度信号精确分离，消除影响信号的杂波，斑点，色彩重叠现象，从而提升清晰度。 最后把视频信号传输到显示屏6上显示。
